一、概述

電力系統由發電、變電、輸電、配電、用電幾個環節組成，其中變壓器是一個十分重要的元件，它的安全運行對電力系統起著十分重要的作用。變壓器在運行過程中，繞組中的銅耗和鐵芯中的鐵耗都轉變?yōu)闊崮埽棺儔浩鞲鱾€部分的溫度升高，變壓器的使用壽命主要由絕緣老化程度決定，絕緣老化主要是由溫度變化造成的。研究結果表明：在超越設計溫度情況下，溫度每升高6℃，變壓器的使用壽命就要減少一半，這便是變壓器絕緣老化的六度規則。由此可見溫度是影響變壓器使用壽命的一個重要指標。

在110kv、220kv、500kv、1000kv的油浸變壓器中，主要采用自然油循環風冷、強迫油循環風冷和強迫油循環水冷三種冷卻方式，其中絕大部分采用自然油循環風冷和強迫油循環風冷冷卻方式。變壓器風冷智能控制柜就是針對著三種冷卻方式而設計的智能型控制柜。它可以實現遠方自動和就地手動控制方式，并可以把各種信息上傳顯示和下行控制設定，對變壓器整個冷卻系統實現最優控制，達到節能和延長散熱器使用壽命的目的。

二、型號定義

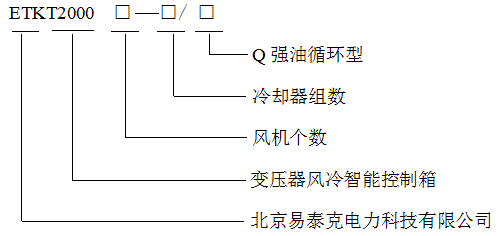

型號舉例：ETKT2000 12-4/Q則為北京易泰克電力科技有限公司生產的12個風機4組冷卻器強油循環風冷智能控制箱

六、功能特點

1）采用雙電源互投，一主一備方式確保供電高可靠性，當主電源故障時，備用電源自動投入。

2）采用PLC(可編程控制器)為中央控制單元，通過時時變壓器油溫、負荷、油流繼電器，風機和油泵的保護裝置狀態，冷卻器的運行狀態，變壓器的工作狀態（工作或是退出）等工作參數，根據需要投入或是退出相應數量的冷卻裝置，以達到理想的控制效果。

3）在自動控制模式失效的情況下可自動轉入手動控制模式。

4）采用觸摸屏和微機控制界面，滿足智能化變電站監控的要求。

4）可與電廠DCS、無人值守變電站主系統進行通訊及聯絡，以便把各種信號上行和下行通訊。

5）既可以按溫度和負載的開關量進行控制，也可以按溫度和負載的模擬量進行精準控制。

6）控制箱內部內部元器件均采用西門子、ABB、施耐德、歐姆龍等國際知名品牌，確保裝置的高品質。

訂貨須知

1、請?zhí)峁┳儔浩骼鋮s形式

2、請?zhí)峁├鋮s器組數

3、請?zhí)峁├鋮s風機個數及功率

4、強油循環型需提供油泵個數及功率

5、如需與遠方通訊請?zhí)峁┩ㄓ嵰?guī)約

6、如需遠方控制請?zhí)峁┛刂平狱c(diǎn)及端子排圖

7、如需精確控制請?zhí)峁囟群拓?fù)載的模擬量

8、特殊工況控制可按照用戶特殊要求進行加工制作
